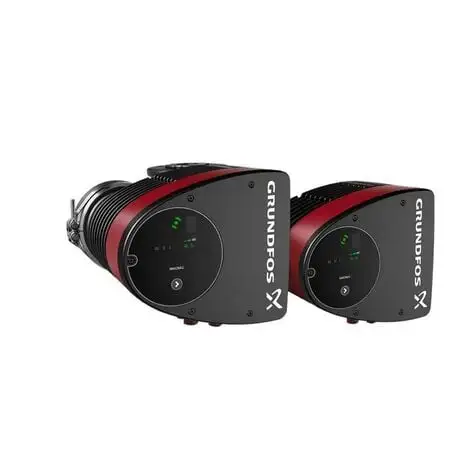

GRUNDFOS MAGNA1 D 65-120 F – MAGNA1 D 65-120 F

Caractéristiques

• Diamètre des raccords: 2″
• Tension: 230
• Hauteur de relevage: 12
• Puissance: 769
• Pression: 10
• Entraxe: 340
• Longueur: 38.9

MAGNA1 D 65-120 F – Fournisseur: GRUNDFOS – Reference: 99221380 –

– MAGNA1 D 65-120 F
– Circulateur double
– Liquide pompé : Eau
– Modèle C
– Coloris : noir et rouge
– Idéal pour les besoins de performance de base dans les applications de chauffage et de refroidissement

– Offre une tranquillité d’esprit grâce à la sécurité d’approvisionnement assurée par un basculement automatique ou en cas de défaut, ce qui permet d’améliorer le temps de fonctionnement
– Les deux circulateurs communiquent sans fil
– Grâce à son haut rendement énergétique, le produit est conforme à la norme EuP 2015
– Permet de réaliser des économies d’électricité conséquentes
– Avec son interface intuitive et conviviale et sa conception qui ne nécessite aucun entretien
– Avec cette gamme de circulateurs, tout est facile, de l’installation au contrôle et à la surveillance de base
– Le débit est assuré grâce à sa capacité à passer automatiquement d’une tête à l’autre en cas de panne
– Offre la possibilité de surveiller le fonctionnement du circulateur par l’intermédiaire de la sortie relais de défaut
– L’entrée digitale marche/arrêt permet de commander le circulateur à distance (ce dernier communique sans fil avec l’application Grundfos GO Remote et peut également communiquer par radio)

– Le MAGNA1 D est une pompe monophasée
– Se caractérise par le fait que le régulateur et le panneau de commande sont intégrés dans le coffret de commande
– Le corps du rotor composite est renforcé par des fibres de carbone, la plaque support et le revêtement du rotor sont en acier inoxydable et le corps du stator est en aluminium
– L’électronique est refroidie à l’air

– Le circulateur est équipé d’un moteur synchrone à aimant permanent à 4 pôles (moteur PM)
– Ce type de moteur se caractérise par un rendement supérieur à celui d’un moteur asynchrone conventionnel à cage d’écureuil
– La vitesse du circulateur est régulée par un convertisseur de fréquence intégré

Convient :
– Climatisation pour bâtiments collectifs et tertiaires
– Chauffage dans les bâtiments commerciaux et tertiaires
– Recirculation d’eau chaude sanitaire domestique
– Chauffage domestique
– Réseau de refroidissement
– Réseau de chaleur
– Chauffage



Le MAGNA1 D peut fonctionner comme circulateur principal dans les applications de chauffage et de climatisation, notamment les applications suivantes :
– Boucles de mélange
– Surfaces de chauffage
– Surfaces de climatisation
– Systèmes de pompes à chaleur géothermiques
– Applications de refroidisseurs de petite taille

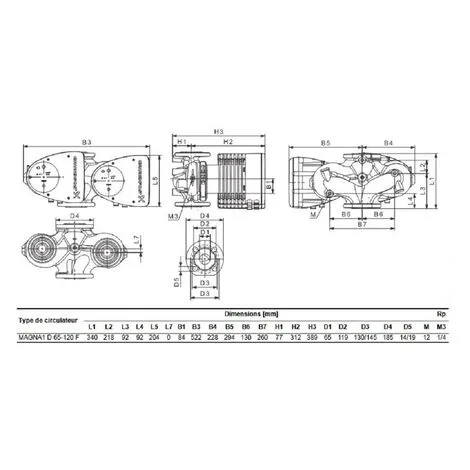

Dimensions et Poids :
– Longueur : 522 mm
– Hauteur : 384 mm
– Largeur : 204 mm
– Poids net : 39.9 kg

Autres données :
– Pression maxi  : 120 dm
– Classe : TF 110
– Certifications : CE,VDE,EAC,MOROCCO,UKCA,TSERCM,UkrSEPRO
– Certifications environnementales CN ROHS,WEEE
– Plage température ambiante  : 0 .. 40 °C
– Pression maximale de service  : 10 bar
– Bride standard  : DIN
– Raccordement tuyauterie : DN 65
– Raccordement tuyauterie : DN 65
– Pression par étage : PN 6/10
– Entraxe : 340 mm
– Plage température liquide : -10 .. 110 °C
– Température liquide sélectionnée : 60 °C
– Energie (EEI) : 0.21
– Densité : 983.2 kg/m³
– Puissance électrique :-P1 24.89 .. 769 W
– Fréquence d’alimentation  :50 / 60 Hz
– Tension nominale [V] :1 x 230 V
– Intensité maximum consommée : 0.27 .. 3.39 A
– Indice de protection  : (IEC 34-5) X4D
– Classe d’isolement : (IEC 85) F
 Matériaux :
– Corps de pompe :  Fonte / EN-GJL-250 /ASTM A48-250B t
– Roue mobile PES 30%GF

Garantie : 2 ans contre vices de fabrication, hors pièces d’usure
