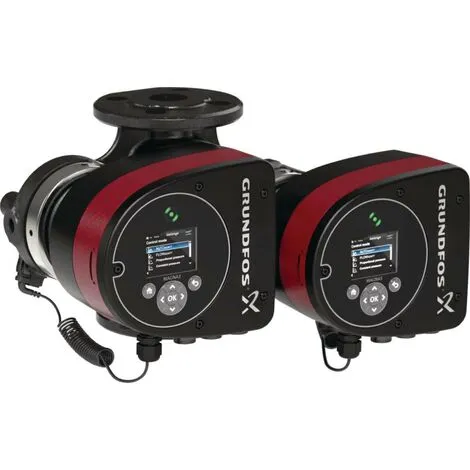

GRUNDFOS Circulateur MAGNA3 D40-60F – Double – Bride DN40
Type : 40-60 F – Entraxe : 220 – PN6/10

Caractéristiques

• Diamètre des raccords: 2″
• Tension: 230
• Puissance: 187
• Entraxe: 220

Double – Bride DN40
Type : 40-60 F – Entraxe : 220 – PN6/10 – Fournisseur: GRUNDFOS – Reference: 97924462 – – Circulateur Magna 3 Double à brides
– MAGNA3 D 40-60 F
– Le MAGNA3 est un circulateur simple
– Circulateur monophasé
– Liquide pompé : Eau
– Roue mobile : PES 30% GF
– Certifications environnementales : CN ROHS,WEEE
– Ne nécessite aucun entretien grâce à sa conception à rotor noyé
– L’hydraulique et le moteur forment une unité intégrale sans garniture mécanique et avec seulement deux joints d’étanchéité
– Doté d’un écran intuitif  permetant de se connecter sans fil avec l’appli Grundfos GO Remote, vous donnant accès à des rapports et à une surveillance avancés
– Raccordement possible à un système de gestion de bâtiment, en intégrant des modules CIM prenant en charge les bus de terrains suivants : LON, Profibus, Modbus, SMS/GSM/GPRS et BACnet
– Avec fonctions de régulation comprennant AUTOADAPT et FLOWADAPT
– Capteur intégré permettant la mesure de la pression différentielle ainsi que la température du liquide
– Support palier en acier inoxydable
– Equipé d’un capteur de pression différentielle et de température intégré

– Le corps du rotor composite est renforcé par des fibres de carbone, la plaque support et le revêtement du rotor sont en acier inoxydable et le corps du stator est en aluminium
– L’électronique est refroidie à l’air

– Le circulateur est équipé d’un moteur synchrone à aimant permanent à 4 pôles (moteur PM)
– Ce type de moteur se caractérise par un rendement supérieur à celui d’un moteur asynchrone conventionnel à cage d’écureuil
– La vitesse du circulateur est régulée par un convertisseur de fréquence intégré
– Refroidissement à air anti-condensation dans le boîtier de commande

– Conçu pour pomper des liquides dont la température peut atteindre -10°C

Modes : (Trois modes à circulateurs multiples) : Fonctionnement alterné, de secours et en cascade
– En mode alterné et en mode de secours, un seul circulateur fonctionne à la fois, ce qui garantit un confort constant
– En mode alterné, la commutation d’un circulateur à l’autre dépend du temps ou de l’énergie (si un circulateur tombe en panne, l’autre prend automatiquement le relais)
– En fonctionnement de secours, le circulateur de secours démarre à intervalles réguliers pour éviter le grippage (si le circulateur en service s’arrête à cause d’un défaut, le circulateur de secours démarre automatiquement)
–  En mode cascade, les circulateurs démarrent et s’arrêtent automatiquement, en s’adaptant à la consommation de courant du système
(les deux circulateurs communiquent sans fil)

Dimensions et Poids :
– Longueur totale : 452 mm
– Largeur totale : 220  mm
–  Poids net : voir versions

Autres données :
– Puissance électrique :  P1 12 .. 187 W
– Fréquence d’alimentation : 50 / 60 Hz
– Tension nominale [V]  :1 x 230 V
– Intensité maximum consommée :  0.11 .. 1.55 A
– Indice de protection : (IEC 34-5) X4D
– Classe d’isolement (IEC 85) : F
– Energie (EEI) : 0.19
– Volume d’expédition : 0.055 m3
– Débit maxi : 78,5 m3/h
– Puissance maxi : 1550W
– Pression maximale de service : 10 bar
– Raccordement tuyauterie : DN 40
– Pression par étage :PN 6/10
– Entraxe : 220 mm
– Débit maxi : 78,5 m3/h
– Puissance maxi : 1550W
– Température du liquide : de -10°C à +110°C
– Pression de service nominale : 6, 10, 6/10 bar
– Plage température liquide : -10 .. 110 °C
– Température liquide sélectionnée : 60 °C
– Densité : 983.2 kg/m³
– Hauteur maxi : 18 m

Garantie : 2 ans contre vices de fabrication, hors pièces d’usure
